今天带给大家的是浅析修补砂浆

水泥混凝土是工业和民用建筑及基础设施中应用最广泛的人造结构材料。如果新建筑被拆除，将增加成本，而废弃建筑将造成生产或生活损失。

据统计，工业发达国家建筑总投资的40%以上用于建筑物的维修和加固。

据统计，1998年美国有29%以上的桥梁和1/3以上的道路老化，2100座大坝不安全。到20世纪末，美国约有100万座桥梁，其中1/4以上存在缺陷，需要修复。基础设施的年成本约占其总资产的10%在加拿大，为修复劣化损坏的全部基础设施工程，估计需要耗费5000亿美元。然而，我国也面临着严重的问题。由于土木工程设计水平低、施工质量差，我国现有混凝土结构工程的早期劣化将比国外更为严重。在沿海地区，使用7-25年的桥梁中，80%以上存在钢筋锈蚀问题，许多混凝土工程在短时间内受损严重。

在受损混凝土结构的立面和顶面修补中，由于施工工艺的不足，材料的使用一直困扰着施工的方便性和进度，市场上的材料很少。聚合物快速修复砂浆作为一种新型的建筑修复材料，其优点是：在顶面上不下垂，节省模板，聚合物改性，粘结强度高，与基材成一体，不会出现裂缝，可调整设定时间以满足快速施工的要求，同时配合基材的强度。

　　无机材料

无机材料在早期或当前修补要求较低的工程中得到了广泛的应用，但修补材料与基层材料界面结合强度不易保证，耐久性也较差，容易导致混凝土修补中修补过早失效。

　　有机材料

但由于聚合物完全取代水泥，聚合物与基材的相容性差，修补材料经常脱落。由于聚合物用量大，修复材料成本高，因此这种材料没有被广泛接受。

　　有机-无机复合材料

有机-无机复合修补材料是指由聚合物部分取代水泥而形成的混凝土砂浆。聚合物的添加阶段分为聚合物浸渍砂浆和聚合物改性砂浆。聚合物浸渍砂浆是将水化水泥砂浆与聚合物单体浸渍，使其在混凝土中聚合而成的一种复合材料。该方法具有真空和加压要求高、成本高的优点。

由于环境的侵蚀、材料的老化或外力的破坏，钢筋混凝土经常出现脱皮、露筋、结构损伤等现象。

　　2 水泥基聚合物砂浆的配制

一。胶凝材料：普通硅酸盐水泥和铝酸盐水泥；

　　2、矿物掺和料：硅微粉、重钙等

　　3、砂：河沙

　　4、水：拌合用水为自来水。

　　上述物料的作用主要有：

1）矿物掺合料和抗流变添加剂，以提高产品的和易性；

矿物掺合料和抗流变添加剂对产品结构的影响很大。除提高粉煤灰抗下垂施工外，添加其他矿物掺合料和抗流变添加剂可提高抗下垂施工性能。

　　2）膨胀剂防止修补砂浆发生干缩；

随着膨胀剂用量的增加，修补砂浆的干缩逐渐减小。根据最合理、最经济的用量选择胶凝材料，干缩率接近0。

　　3）调凝剂缩短凝结时间改善砂浆强度；

为了满足砂浆快速修复的特点，添加调节剂可以提高早期强度和早期强度，显著缩短凝结时间。混凝剂用量越多，凝结时间越快，早期强度发展越快，但过多会影响后期强度。为保证凝结时间、强度和施工最佳混凝剂用量在0.1左右，凝结时间为30，强度满足要求，达到快速修复的目的。

4)聚合物是为了提高修复砂浆的强度。

加入聚合物可以提高砂浆与基层的粘结强度，加入1%的聚合物可以满足产品性能要求。

　　3 水泥基聚合物的特点

材料采用聚合物改性，混凝土构件的粘结力非常强，抹子在使用抹子时不会掉落。可用于构件的平面、立面和顶面。聚合物水泥修补砂浆操作简单，只需与施工用水混合即可。

　　4 水泥基聚合物的性能

　　1．保与基层的有效结合。

2。当压力达到1.5MPa时，结构具有良好的抗渗性能。

3.在各种混凝土结构中，对砖木结构进行修补和结构加固。

　　5 施工操作说明

　　5.1 基面处理

将要修补的松动部位凿除，用钢丝刷将松动部位、浮灰、油污、铁锈等清理干净。

用工具将光滑的基面凿成粗糙的表面，以确保修复层牢固地结合在一起。

外露锈蚀钢筋应除锈。

用水冲洗要修理的部件，以确保修理干净。

应铺设2 mm金刚石钢丝网或钢丝网。

　　5.2 涂刷或喷涂底涂

施工前，用清水湿润修补场地，确保不存在清水。

　　5.3 搅拌、批刮

在搅拌修复材料时，请根据工厂提供的水的范围加入水搅拌(推荐机械搅拌)。当材料搅拌均匀时，应放置5分钟和10分钟，然后稍加搅拌即可。

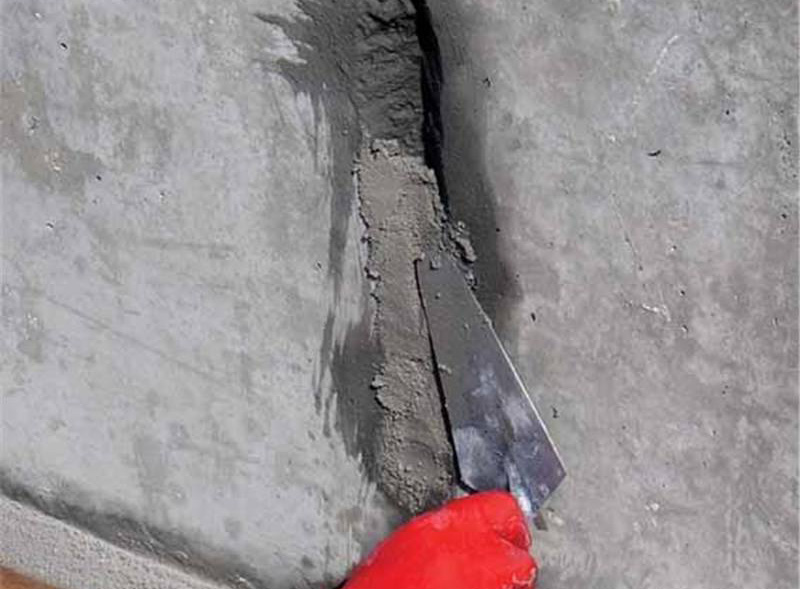

修补可直接用抹子或抹面工具或喷涂机进行。

修补缺陷厚度控制在50px以内。除此厚度外，建议在一楼施工2小时后，可分批刮除二楼。

混合修补砂浆应在1小时内用完。表面应在修复后3小时内收集两次。
